2.7 Ellipse画椭圆和椭圆弧命令
1.功能
创建等边闭合多段线。用它可以快速创建等边多边形。
2.访问方法
（1）单击功能区：常用标签→绘图面板→椭圆
、
、
（见图2-11）。
（2）单击菜单：绘图（D）→椭圆（E）。
（3）单击绘图工具栏中的
、
按钮。
（4）输入Ellipse或别名EL。
3.举例
例1 绘制由坐标（20，230）、（60，230）和一半轴长度10所确定的椭圆，如图2-12所示。
图2-11 功能区椭圆和椭圆弧工具
图2-12 由两点和一半轴长度画椭圆
操作步骤如下：
命令：EL↵（输入创建椭圆命令）
Ellipse
指定椭圆的轴端点或[圆弧（A）/中心点（C）]：20，230↵
指定轴的另一个端点：@40，0↵
指定另一条半轴长度或[旋转（R）]：10↵
提示：根据两个端点定义椭圆的第一条轴。第一条轴的角度确定了整个椭圆的角度。第一条轴既可定义椭圆的长轴也可定义短轴。
例2 绘制中心坐标为（260，250），一个半轴的端点坐标为（290，270），另一半轴端点坐标为（250，268）的椭圆，如图2-13所示。
操作步骤如下：
单击功能区的
按钮，命令行提示如下：
命令：_ellipse
指定椭圆的轴端点或[圆弧（A）/中心点（C）]：_c
指定椭圆的中心点：260，250↵（给定椭圆的中心点）
指定轴的端点：@30，20↵（给定轴的端点）
指定另一条半轴长度或[旋转（R）]：#250，268↵（给定另一条半轴的端点）

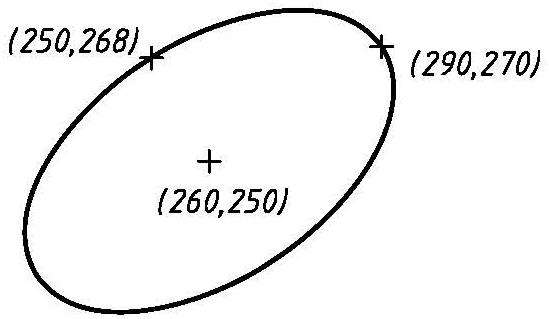

图2-13 由中心和两点画椭圆

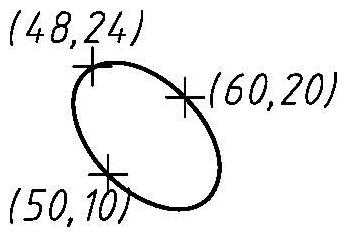

图2-14 由三点画椭圆
例3 绘制由坐标（50，10），（60，20），（48，24）三点所确定的椭圆，如图2-14所示。
操作步骤如下：
单击功能区的
按钮，输入和命令行提示如下：
命令：_ellipse
指定椭圆的轴端点或[圆弧（A）/中心点（C）]：50，10↵
指定轴的另一个端点：#60，20↵
指定另一条半轴长度或[旋转（R）]：#48，24↵
提示：椭圆上的前两个点确定第一条轴的位置和长度。第三个点确定椭圆的圆心与第二条轴的端点之间的距离。
椭圆弧的绘制方法请参阅AutoCAD提供的提示和帮助。
